在线式烟草汁浓度仪

传统的卷烟生产中，通常只选用烟叶中较好的部分作为与原料进行卷烟生产，至于剩余的部分如烟叶茎等，却通常被抛弃，这样的做法不仅造成了极大的浪费，对于环境的治理也有极大的阻碍。
   造纸法再生烟叶在世界上已有半个多世纪的历史，我国也于20世纪90年代后期先后在汕头、杭州等地试验该工艺生产烟叶。该工艺极大提高了烟草的利用率，使用该工艺生产卷烟，每使用1万吨造纸法再生烟叶，就相当于节省了7万亩的土地用于种植烟叶。目前，造纸法再生烟叶已在国内外卷烟配方中普遍使用。
   造纸法再生烟叶的工艺流程一般如下：将精选后的的烟草物料用水浸泡萃取，将烟草水溶性物与烟草纤维等不溶物进行固液分离，所得的固体制成纤维薄片片基，所得的液体再经浓缩后制成浓缩液，并加入酶制剂或者和微生物制剂进行生物降解反应。然后将进行降解反应后所得的烟草水溶性浓缩液喷涂到薄片片基上，然后将烟草薄片进行干燥后像烟叶一样进行切丝，制造卷烟。此工艺需要稳定连续控制溶液浓度方能保证生产产品的质量稳定。
   由于光在不同介质中的传播速度不同，光从一种介质射像另一种介质时,光的传播方向发生了改变，这种现象叫做光的折射。由于每一种介质的浓度都与光的折射率相关，在实际应用中，我们可以利用测量光发生折射时的临界角来确定介质的浓度。

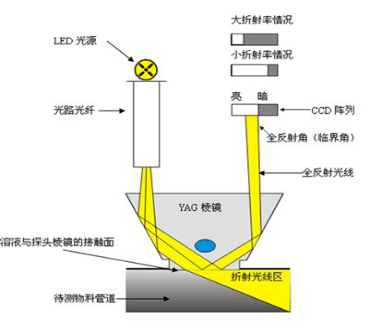

   如下图所示：从LED发出的光线经过光导纤维从蓝宝石棱镜的一侧进入蓝宝石棱镜，并到达棱镜与溶液的接触面上，根据接触面处溶液折射率的不同，一部份光被全反射到棱镜的另一侧，全反射光的位置会因为临界角改变而改变（临界角会因为液体折射率不同而不同），线性阵列CCD用于精确检测全反射回来的光的位置，而每一个位置对应着折射率。

   秒准MAY-3001在线式烟草汁浓度仪采用临界角检测原理，可以安装在不同管径的管道或者罐体容器壁上，进行浓度监测和控制，可以直接显示百分比浓度或用户自定义的单位，现场显示并可以模拟信号（4-20mA)远传至记录仪进行即时数据存储、打印、追溯等功能；通过 4-20mA 信号远传至 PLC/DCS /变频器进行监控或控制。秒准MAY-3001在线式烟草汁浓度仪在线检测不受物料的颜色，浑浊度，气泡，固体颗粒等杂质的影响、具备高精度的自动温度补偿功能。全屏蔽抗干扰设计，光电信号直接转换处理，保障了在线测量的精度及延长仪器使用寿命。内置光纤光路传导系统，拥有抗震性能和高稳定性、内置温度传感器和干燥剂有效监测浓度仪的运行状态。无耗材，免维护，无漂移。仪器的自动清洗系统自动清洗棱镜，并及时排除故障，保证仪器的准确性，减轻维护人员的工作量。全浇注玻璃钢外壳和全屏蔽钢板内壁设计，保证了仪器可以在任何恶劣的工况条件下运行平稳。
秒准MAY-3001在线式烟草汁浓度仪
一、应用行业：通过螺纹、法兰、卡箍安装在料桶、管道、储液罐、液体槽上，在线监控如：DMAC、NMP、DMF、车用尿素、切削液、乳化液、乙二醇、氨水、酒精清洗液等液体的浓度；
二、功能特点：
1、 根据光学折射原理，长时间在线测量DMAC、NMP、DMF、车用尿素、切削液、乳化液、乙二醇、氨水、酒精清洗液等各种化工液体的浓度%、折射率、温度等参数，安装完成后，不需要校准；
2、 运用独特的多点曲线浓度测量算法对各种化工液体进行浓度测试，与市面上常见的两点线性浓度测量算法相比，多点曲线浓度测量算法具有更高的准确度；
3、 出厂校准、内置温度补尝功能，可以测量不同温度下的液体浓度，同时还可以选择要测量浓度的常见液体，不需要设置任何参数；
4、 仪器自带多路开关量信号输出，如：浓度上下限，加液、进液泵信号接点，用户无需再通过PLC编程进行自动化控制，我们的仪表完全可以替代PLC的工作，且每个部分都模块化，后续维护简单，损坏部件可以直接更换，而不影响其他部件的正常工作；
5、 标配信号模拟输出（4~20mA模拟量、RS485数字量、开关量……），方便用户集成显示控制。
6、 可以根据用户的具体需求定制功能。

三、技术参数：

测量范围：	浓度（Brix、%）：0.0 ~ 70.0%	分辨率：	浓度（Brix、%）：0.1%
	折射率：1.3330~1.4655		折射率：0.0001
	温度：0.0 ~100.0℃		温度：0.1℃
测量精度：	浓度（Brix、%）：±0.2%	环境温度：	0.0 ~60.0℃
	折射率：±0.0003	测量方式：	将传感器探头部分浸没于液体中测量
	温度：±0.5℃	压力范围：	0 ~1Mpa
测量时间：	默认每间隔5秒测量一次数据	防护等级：	传感器液体测量部位IP67
安装方式：	卡盘、螺纹、法兰（竖直、横向、斜角等）
输出信号：	4~20mA模拟量、RS485数字量、开关量可选
供电电源：	DC24V、1A	标准配置：	工控显示器、浓度传感器、IO控制器


四、安装尺寸、方式：

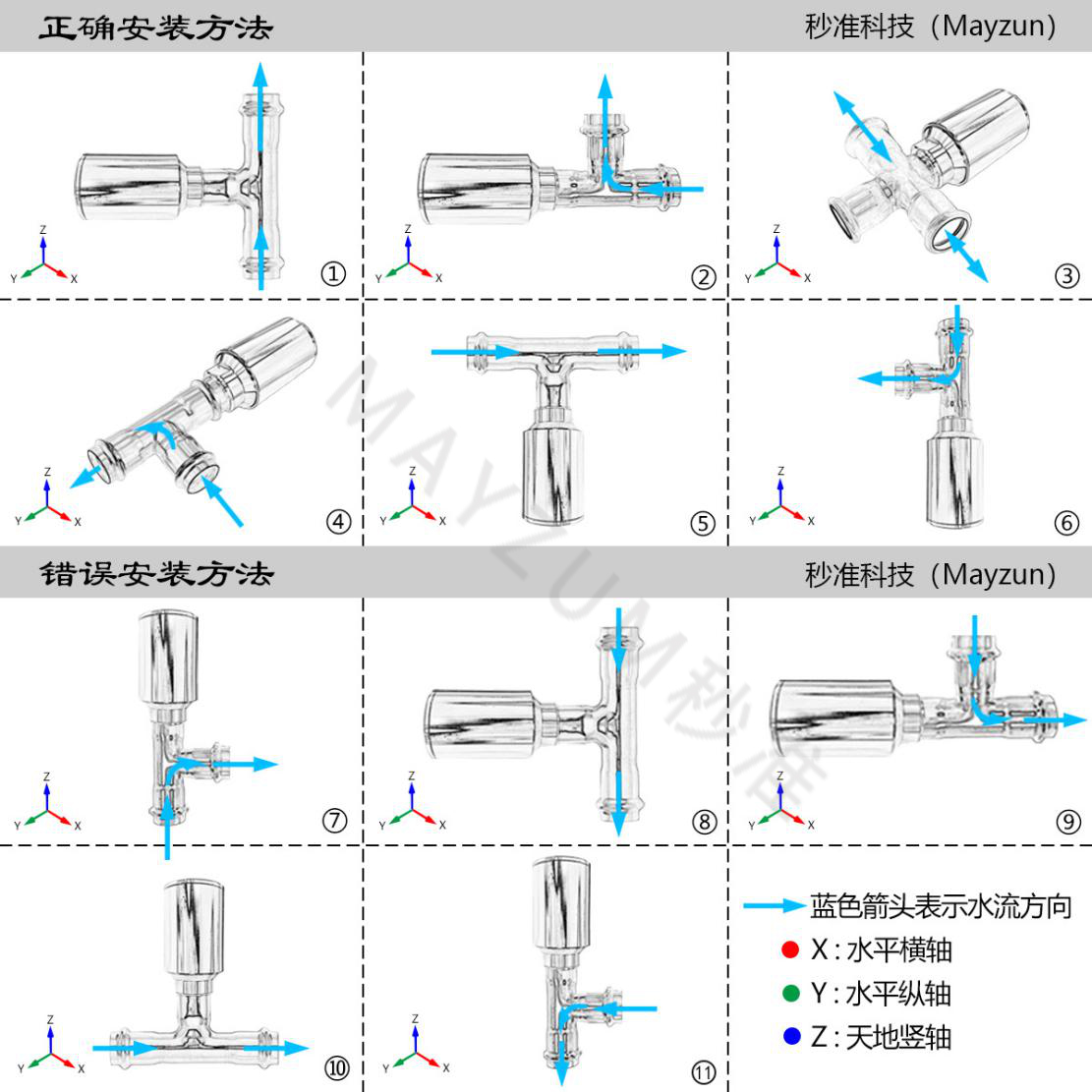

图三：传感器管道安装方式图解
